电测兼容测试之骚扰功率

浏览次数: | 2019-10-22 12:01

办理CCC认证认准亿博CCC认证机构,CCC认证有专业工程师为您解答,有产品办理CCC认证可以咨询我们,服务热线:136-2091-0301


       骚扰功率是指在规定条件下测得的电磁骚扰功率。

  一般认为,声频功率放大器、音/视盘机、录音机等设备,它们30MHz以上的辐射发射主要是通过与其相连的电源线和其他连接线向外辐射的。因此可以用电源线和其他连接线上的骚扰功率来定义其辐射骚扰性能。

  在一些相关的产品(类)EMC标准中规定了严谨的测量程序及其适用范围。

  吸收钳方法:一般适用于小型EUT和30~300MHz频率范围内的骚扰功率测试。

  30~300MHz频率范围内,设备能够通过与其连接的屏蔽或非屏蔽导线向外辐射骚扰能量。吸收钳用于测试这些骚扰能量,即骚扰功率。

  频率在300MHz~1000MHz的频率范围内,也可以用一种合适的吸收钳来测量,这些测量也适用于诊断测试。需要注意的是设备此时可能会直接产生辐射。

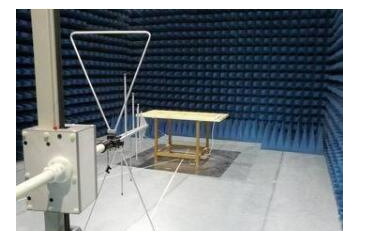

电磁兼容测试


  一、试验设备及要求

  测量接收机:30~300MHz频率范围具有峰值、准峰值和平均值检波,能符合CISPR16-1-1的相关要求。

  吸收钳:性能应符合如下的要求:

  1.    吸收钳对于被测器具呈现的阻抗为100~200Ω,电抗分量小于20%;

  2.    吸收钳输出阻抗为50Ω;

  3.    频率范围30~300MHz;

  4.    插入损耗17dB;

  5.    吸收钳对于来自电网的骚扰能提供足够的衰减;

  6.    被测器具的工作电流通过时,吸收钳的磁路不应饱和。

  二、测量方法

  使用吸收钳测量时,EUT应放置在规定高度的非金属台上。

  被测导线沿水平方向拉成直线放置,以便吸收钳能沿着导线移动位置从而找出最大指示值。

  对长度可变的导线,该导线至少应为最低测量频率的半波长加上吸收钳的长度和可能需要的第二个吸收钳的长度:在30MHz该导线长度为6m,而有第二个(用于滤波的)吸收钳时则必须至少是7m。

  若该被测导线自身长度小于规定长度,则用同质导线延长至规定长度。短于1m的导线不适于用吸收钳测量。(有的标准要求为长度≥25cm的导线均要测试,此时可改用长度大于1m的连接线)。
